ГРПШ-2а-02-2С Газорегуляторный пункт шкафной с основной и резервной линиями редуцирования.

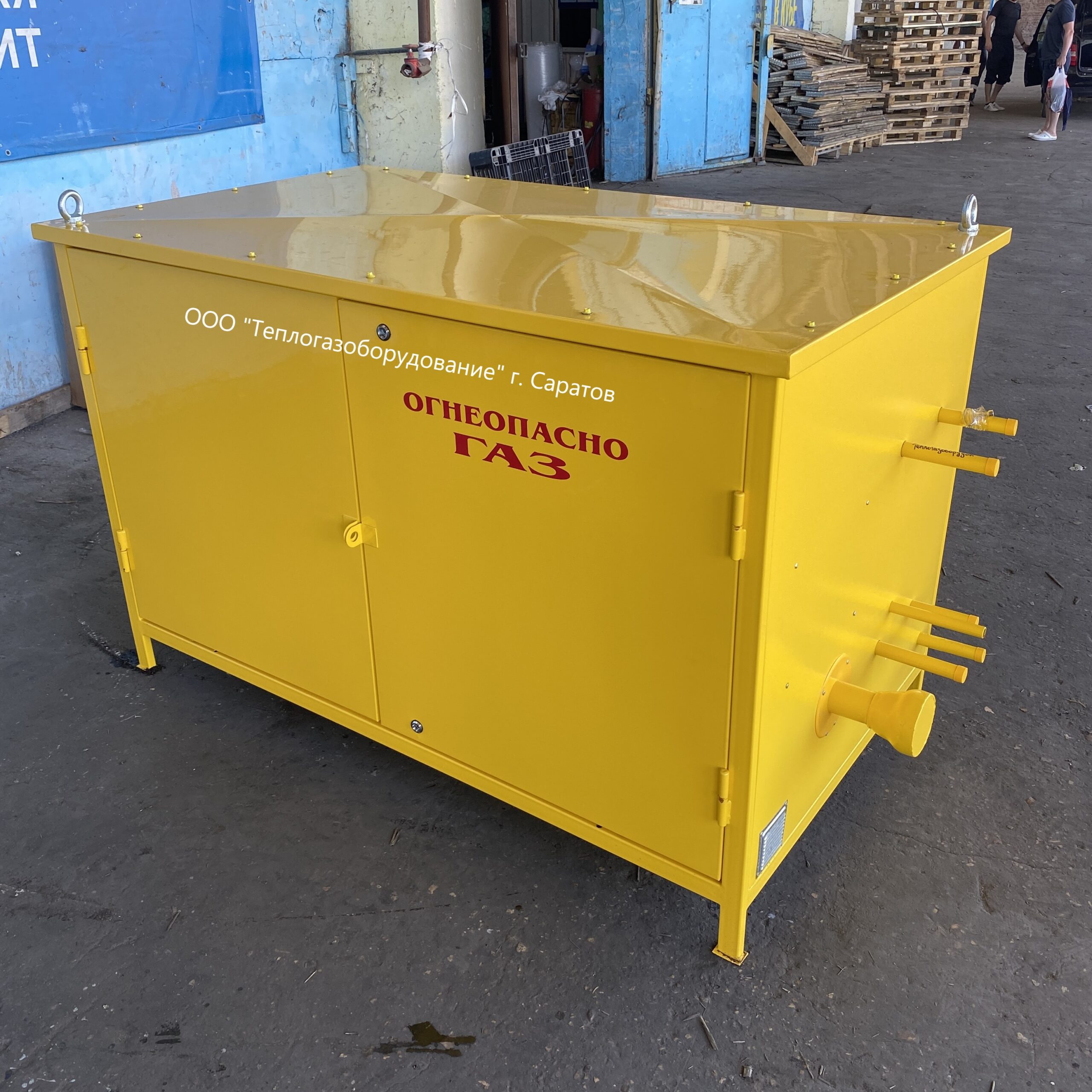

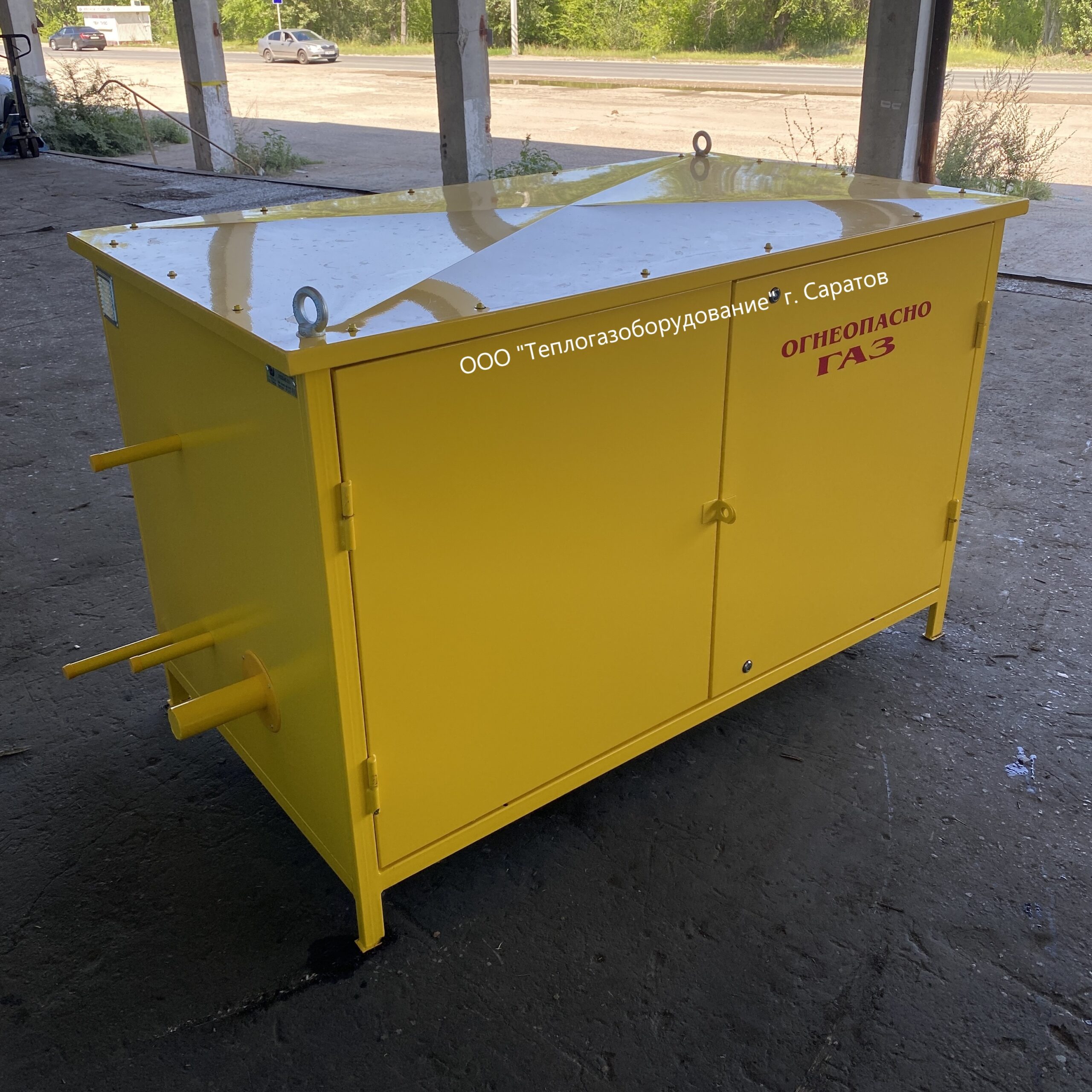

Представляет собой металлический шкаф, внутри которого размещено технологическое оборудование, снабжен всеми необходимыми устройствами безопасности, а именно предохранительным запорным клапаном и предохранительным сбросным клапаном, используются регуляторы давления газа РДСК-50/400 либо РДСК-50/400Б либо РДСК-50/400М с средним выходным давлением.

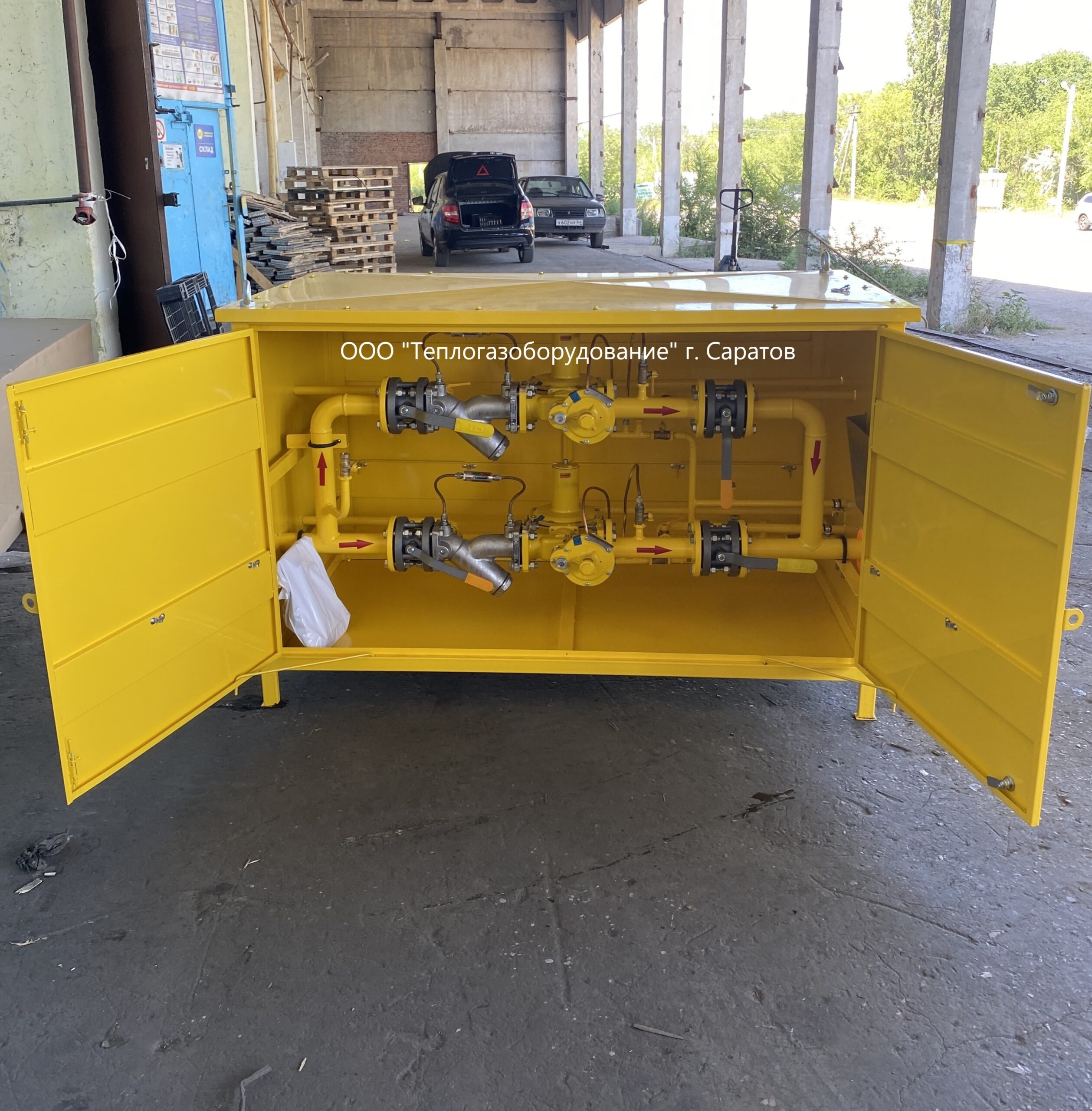

В состав пункта входят: узлы фильтрации; основная линия редуцирования давления газа; резервная линия редуцирования давления газа; один вход; один выход; импульсные, продувочные, сбросные трубопроводы; КИП.
Предназначен для: понижения высокого или среднего давления газа на требуемое низкое; автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления; автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений; очистки газа от механических примесей.
Стандартная комплектация: климатическое исполнение У1, не утепленный, без обогрева, с индикаторами ИПД на фильтрах, манометр на входе, напоромер на выходе, вход Ду50, выход Ду50, краны Ду50 фланцевые, краны Ду15,20 муфтовые, покраска полиуретановая грунт-эмаль.
По требованию: утепление, обогрев электрический или газовый, расширение трубопровода на выходе после регуляторов через краны, приварные краны, свечи продувочные, свеча сбросная, порошковая покраска.
Технические характеристики:
Рабочая среда природный газ по ГОСТ 5542-2014;
Климатическое исполнение У1;
Регуляторы давления газа РДСК-50/400 либо РДСК-50/400Б либо РДСК-50/400М;
Основная и резервная линии редуцирования;
Фильтры газа ФГ-50 с ИПД;
Клапан предохранительный сбросной КПС-С;
Краны КШ Ду50 фланцевые;
Краны КШ Ду15,20 муфтовые;
Вход Ду50;
Выход Ду50;
Выход трубопроводов: импульсный Ду15, продувочный Ду20, сбросной Ду20;
Манометр на входе (0…1,6 МПа);
Напоромер на выходе (0…600 КПа);
Диапазон рабочего давления газа на входе Рвх.= 0,05-1,2 МПа;
Диапазон настройки давления газа на выходе Рвых.=10-300 КПа;
Пропускная способность Q при 1,2 МПа=670 (1340) м3/ч;
Пропускная способность Q при 0,3 МПа=335 (670) м3/ч;
Пропускная способность Q при 0,1 МПа=225 (450) м3/ч;
Покраска полиуретановая грунт-эмаль;
Масса 300 кг.
Сертификация: Декларация ЕЭС схема 5д о соответствии ТР ТС 010/2011 «О безопасности машин и оборудования».
Гарантийный срок: 18 месяцев со дня отгрузки с производства, 12 месяцев со дня ввода в эксплуатацию.
