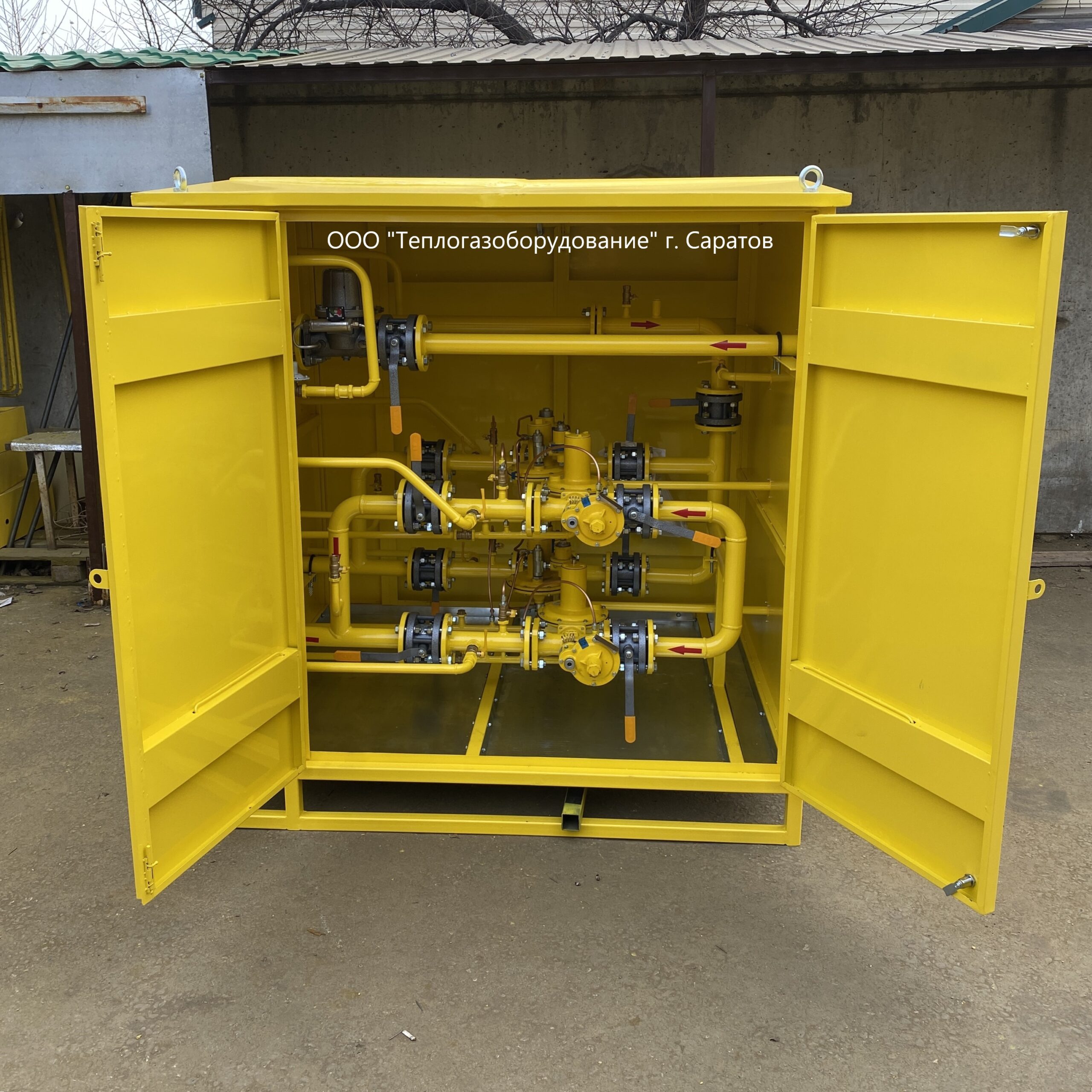

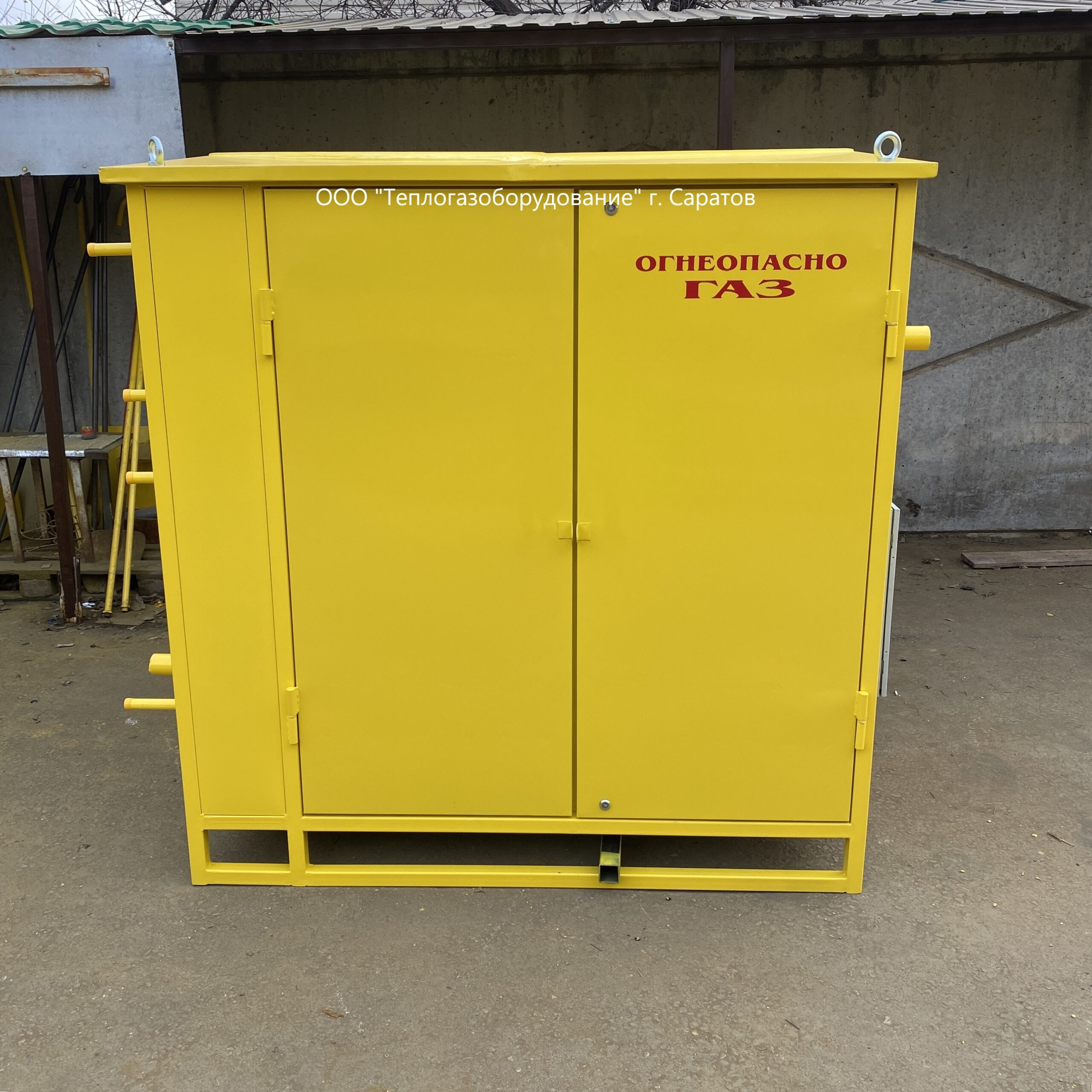

ГРПШ-03БМ-07-2ПУ1 Газорегуляторный шкафной пункт с двумя линиями редуцирования и разными регуляторами на среднее и низкое выходное давление при последовательной установке регуляторов.
Предназначен для поэтапного редуцирования высокого давления газа 1-й категории на низкое, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-2014. Используются регуляторы РДСК-50БМ и РДНК-1000. Может комплектоваться узлами учета газа, системами телеметрии, обогревом газовым либо электрическим. Представляет собой металлический шкаф, в котором размещено технологическое оборудование. Возможно изготовление в двух исполнениях: вход и выход с разных сторон, вход и выход с одной стороны.
В состав пункта входят:
— узлы фильтрации;
— основная линия редуцирования давления газа;
— резервная линия редуцирования давления газа.
К выходной линии, на расстоянии не менее 5 ДУ от перехода, подключен предохранительный сбросной клапан и импульсный трубопровод.
Принцип работы ГРПШ-03БМ-07-2ПУ1: Газ по входному трубопроводу через входной кран и фильтр поступает к регулятору давления газа РДСК-50БМ, где происходит снижение давления газа с высокого 1,2 МПа на среднее 0,3 МПа, затем поступает к регулятору давления газа РДНК-1000, где происходит снижение давления газа на низкое 2-5 КПа и далее через выходной кран поступает к потребителю. Контроль выходного давления производится выходным манометром. При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан, в том числе встроенный в регуляторы, и происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает встроенный в регуляторы предохранительный запорный клапан, перекрывая вход газа в регуляторы. На входном газопроводе установлен манометр, предназначенный для замера входного давления. В случае ремонта оборудования газ поступает к потребителю через резервную линию редуцирования. Контроль выходного давления производится выходным манометром. На основной и резервной линиях редуцирования после регуляторов давления газа предусмотрены продувочные трубопроводы.
Технические характеристики:
Климатическое исполнение У1;
Регуляторы давления газа РДСК-50БМ и РДНК-1000;
Клапан предохранительный сбросной КПС-С и КПС-Н;
Рабочая среда природный газ по ГОСТ 5542-2014;
Давление газа на входе, Рвх. 1,2 МПа;
Диапазон настройки выходного давления, Рвых, 2–5 КПа;
Пропускная способность 450 м3/ч;
Масса 400 кг.
