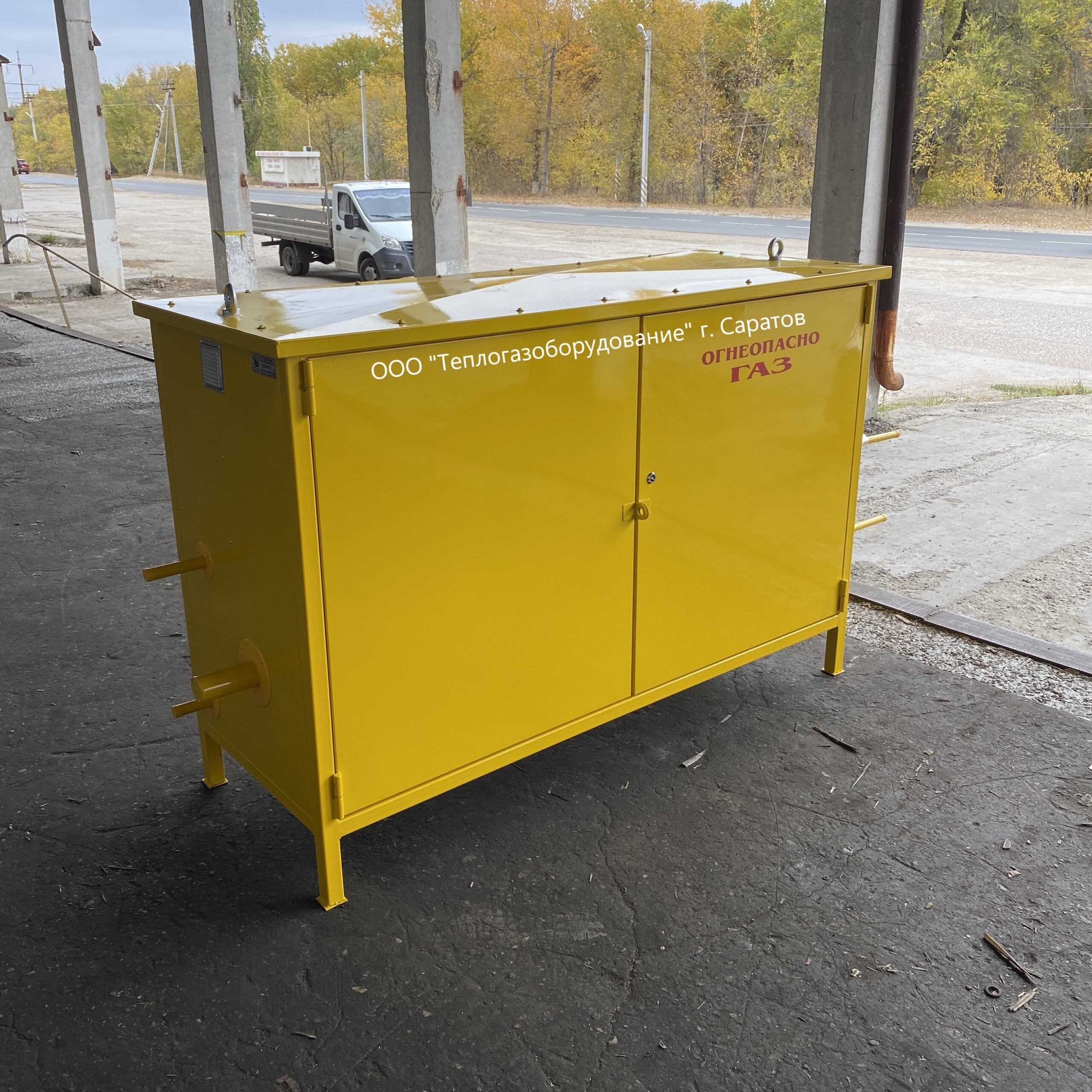

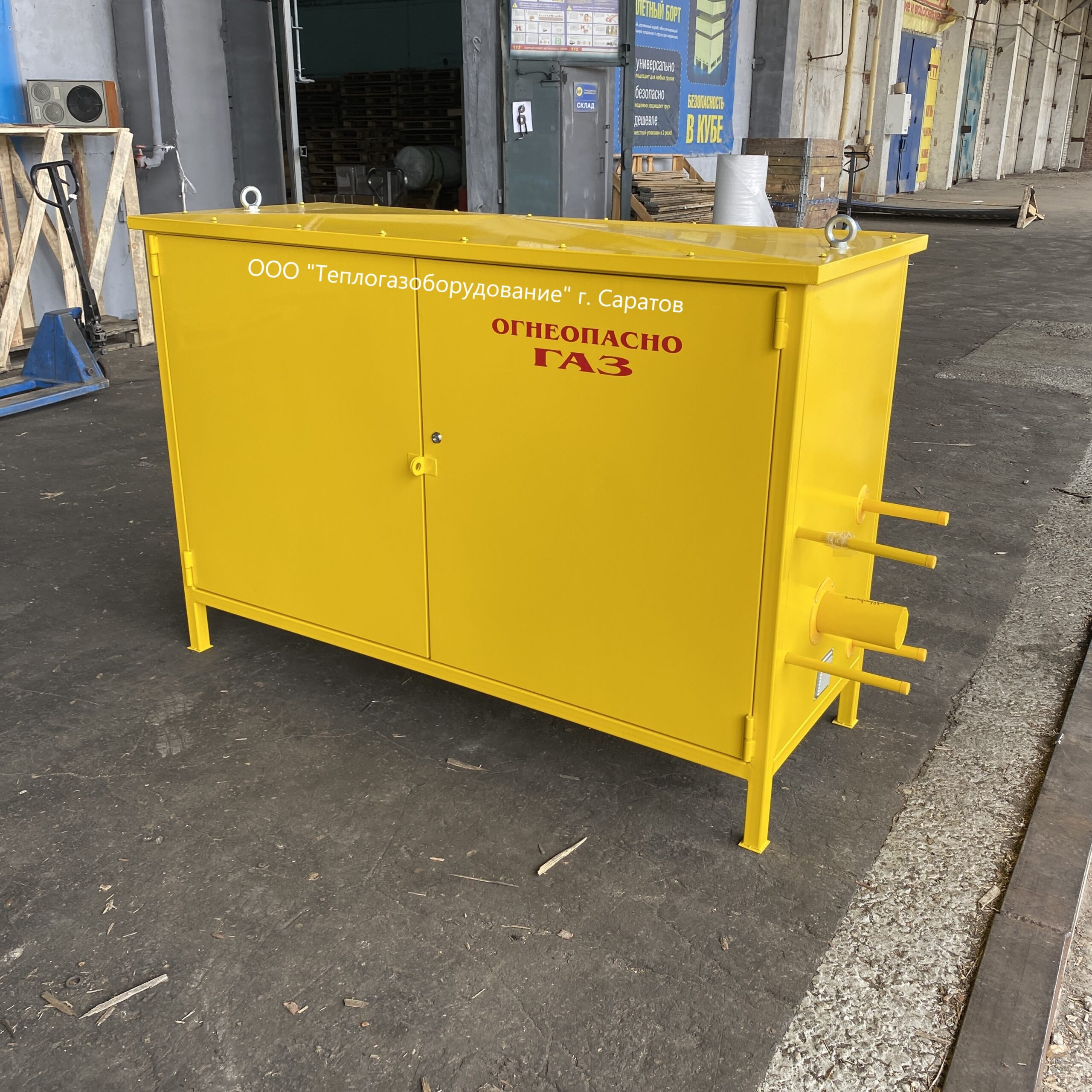

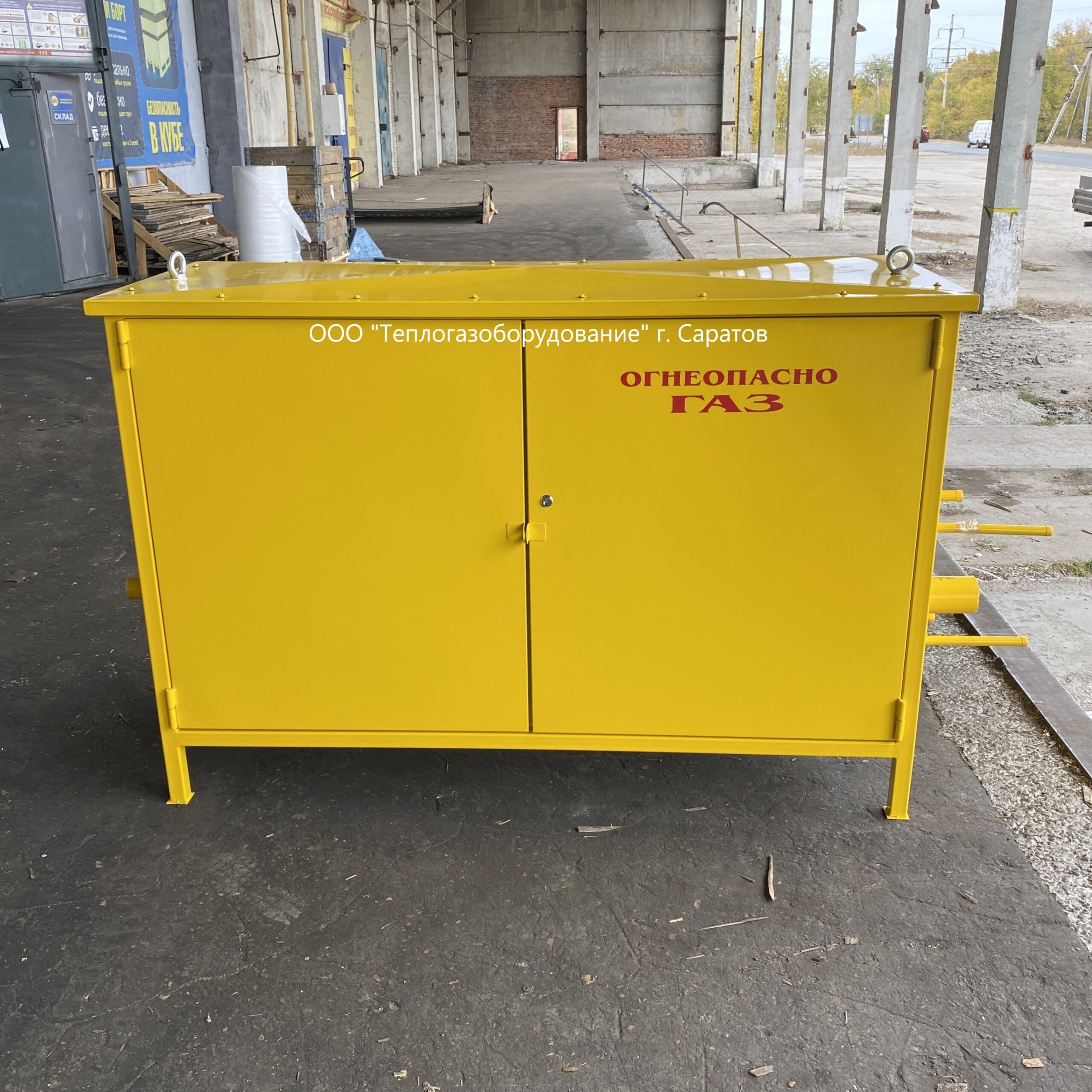

ГРПШ-400-2У1 Пункты шкафные газорегуляторные с основной и резервной линиями редуцирования на базе регуляторов давления газа РДНК-400 либо РДНК-50/400.
Предназначены для редуцирования высокого или среднего давления на требуемое низкое в диапазоне 2-5 КПа, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87. Используются регуляторы давления газа РДНК-400 либо РДНК-50/400. Могут комплектоваться узлами учета газа, системами телеметрии, обогревом газовым либо электрическим. Представляют собой металлические шкафы, в которых размещено технологическое оборудование.
В состав пунктов входят: — узлы фильтрации; — основная линия редуцирования давления газа; — резервная линия редуцирования давления газа. К выходной линии, на расстоянии не менее 5 ДУ от перехода, подключен предохранительный сбросной клапан и импульсный трубопровод.
Принцип работы ГРПШ-400-2У1: Газ по входному трубопроводу через входной кран и фильтр поступает к регулятору давления газа, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран поступает к потребителю. Контроль выходного давления производится выходным манометром. При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает встроенный в регулятор предохранительный запорный клапан, перекрывая вход газа в регулятор. На входном газопроводе установлен манометр, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 10 кПа. В случае ремонта оборудования газ поступает к потребителю через резервную линию редуцирования, где газ по входному трубопроводу через входной кран и фильтр поступает к регулятору давления газа. Здесь происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран газ поступает к потребителю. Контроль выходного давления производится выходным манометром. На основной и резервной линиях редуцирования после регулятора давления газа предусмотрены продувочные трубопроводы.
Технические характеристики ГРПШ-400-2У1:
Рабочая среда природный газ по ГОСТ 5542-2014;
Климатическое исполнение У1;
Регуляторы давления газа РДНК-400 либо РДНК-50/400;
Основная и резервная линии редуцирования;
Фильтры газа ФГ-50 с ИПД;
Клапан предохранительный сбросной КПС-Н (2,5-6 КПа);
Краны КШ Ду50 фланцевые;
Краны КШ Ду15,20 муфтовые;
Вход Ду50;
Выход Ду50;
Выход трубопроводов: импульсный Ду15, продувочный Ду20, сбросной Ду20;
Манометр на входе (0…1 МПа);
Напоромер на выходе (0…10 КПа);
Диапазон рабочего давления газа на входе Рвх.= 0,05-0,6 МПа;
Диапазон настройки давления газа на выходе Рвых.=2-5 КПа;
Пропускная способность Q при 0,6 МПа=300 (630) м3/ч;
Пропускная способность Q при 0,3 МПа=170 (360) м3/ч;
Пропускная способность Q при 0,1 МПа=80 (180) м3/ч;
Покраска полиуретановая грунт-эмаль;
Масса 250 кг.
Сертификация: Декларация ЕЭС схема 5д о соответствии ТР ТС 010/2011 «О безопасности машин и оборудования».
Гарантийный срок: 18 месяцев со дня отгрузки с производства, 12 месяцев со дня ввода в эксплуатацию.
Доставка оборудования осуществляется во все регионы России.
Как купить? Для заказа ГРПШ-400-2У1 с регуляторами РДНК-400 либо РДНК-50/400 позвоните по телефонам указанным на сайте либо пришлите заявку на электронную почту.
