ГРПШ-13-1НУ1-СГ Газорегуляторный пункт шкафной с одной основной линией редуцирования, байпасом и технологической катушкой под измерительный комплекс расхода газа.

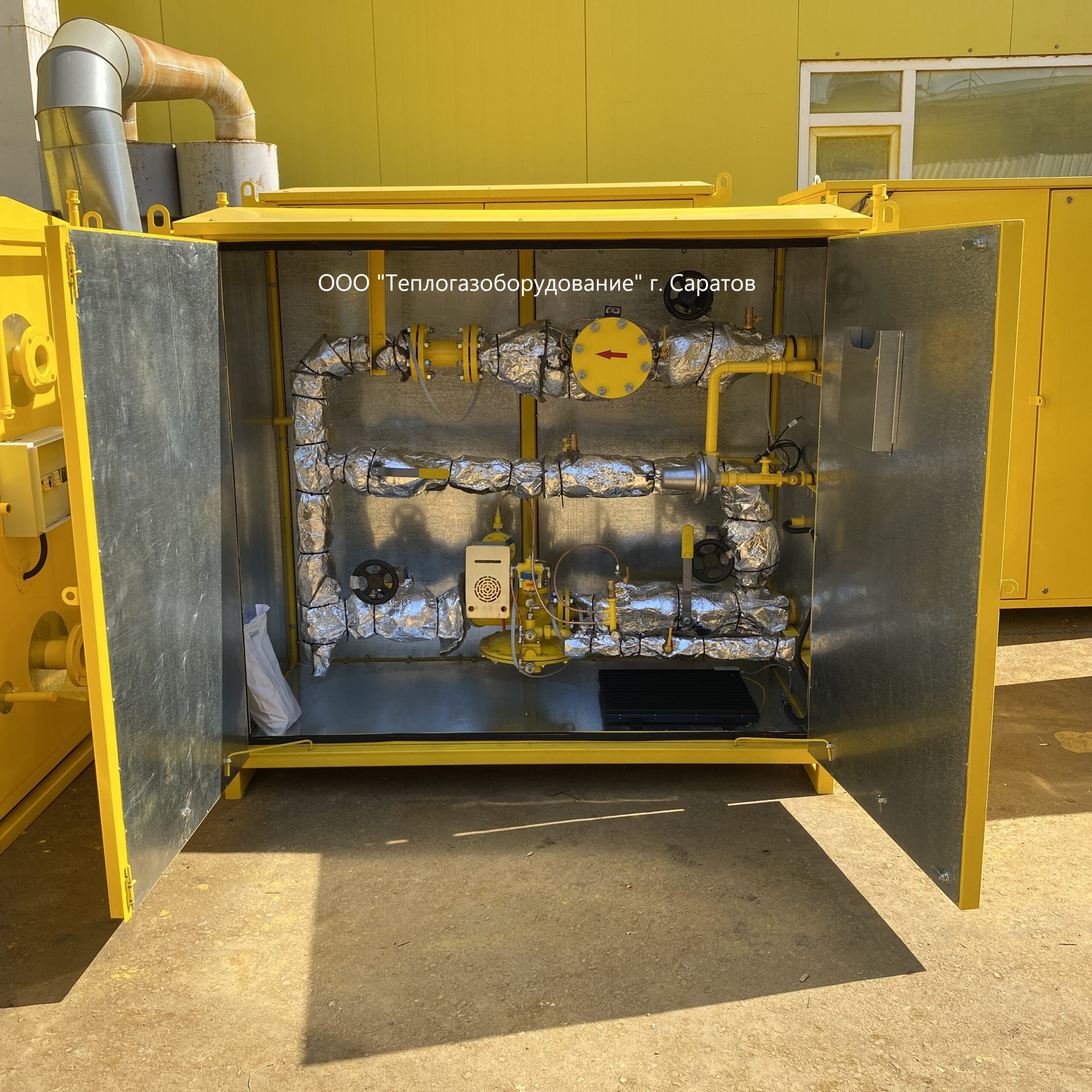

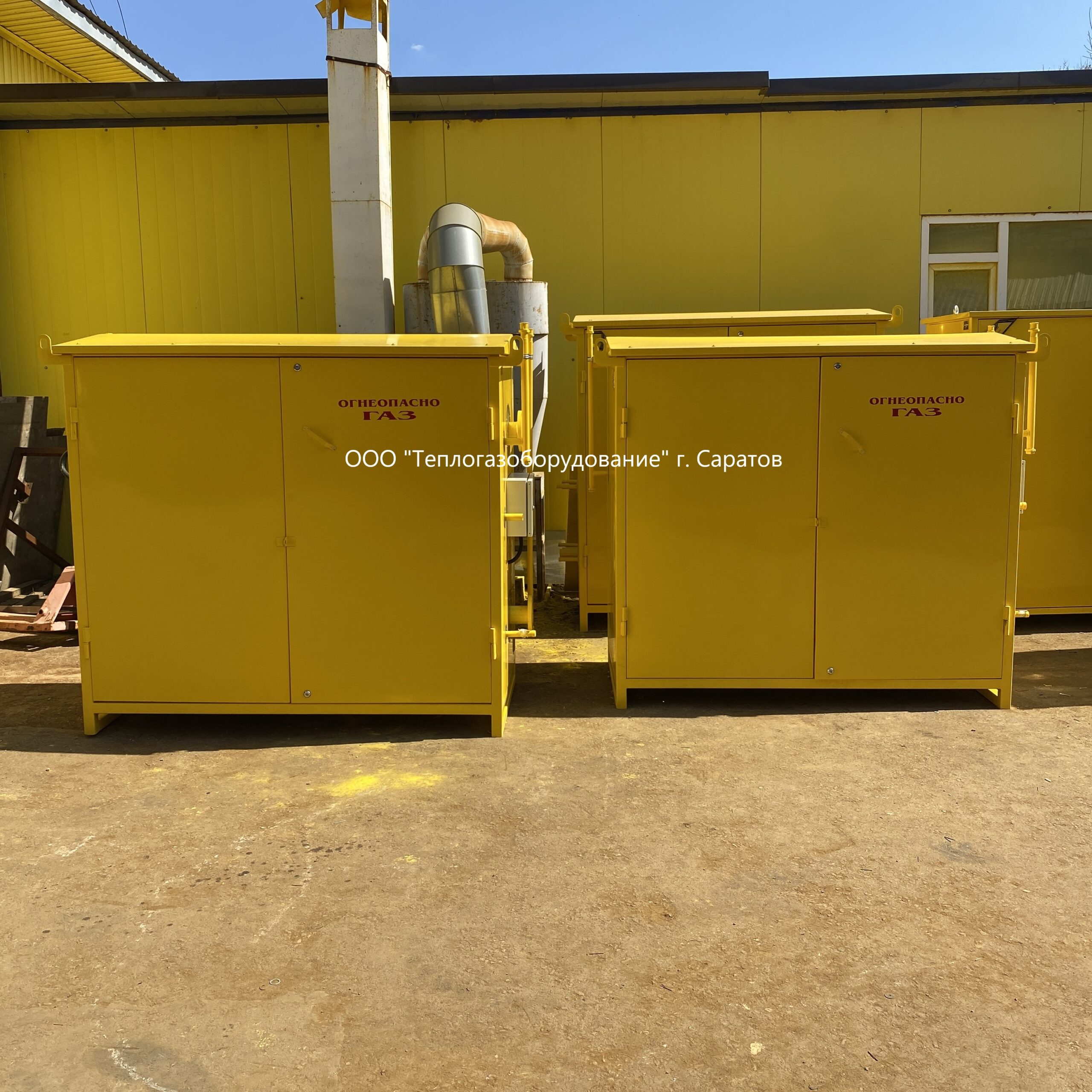

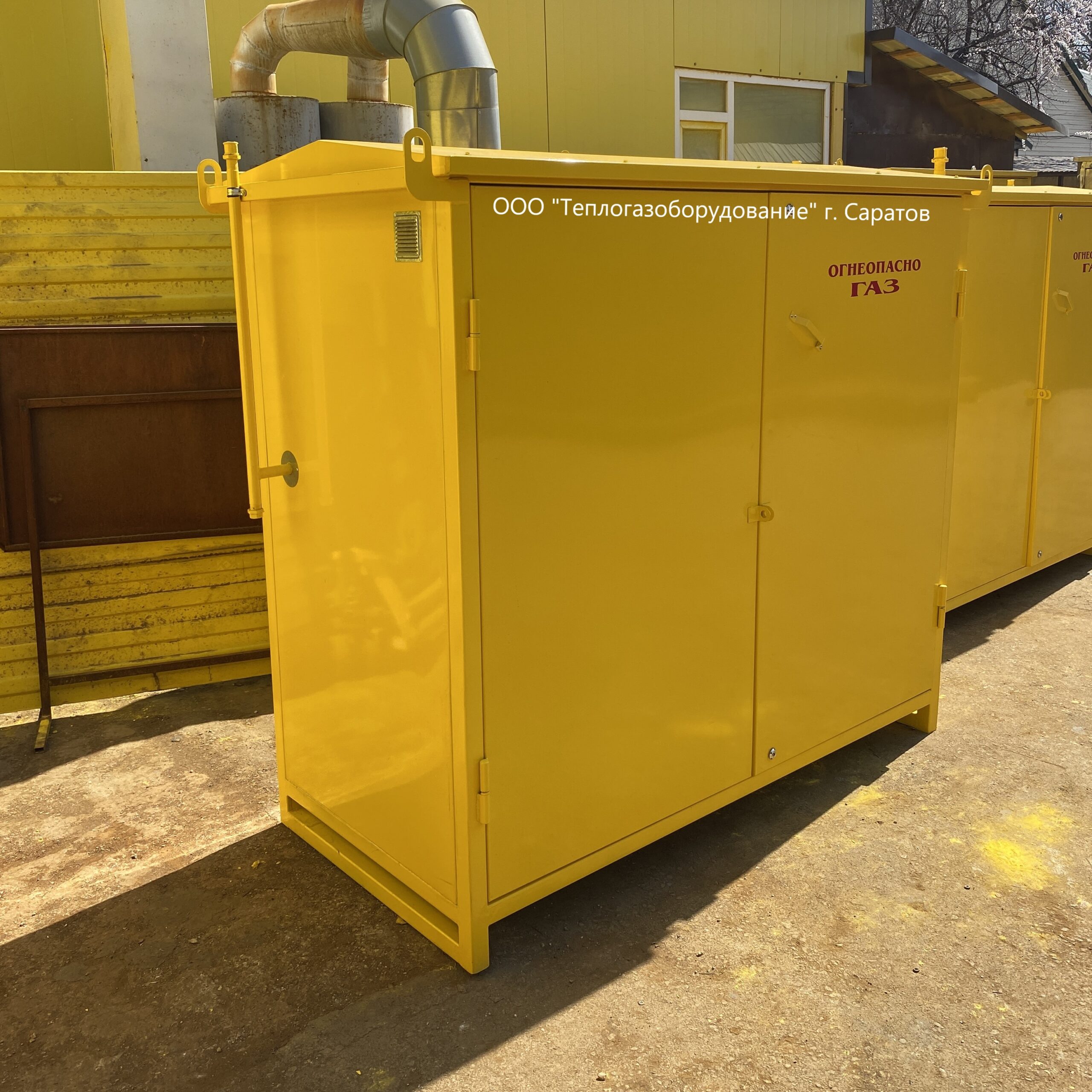

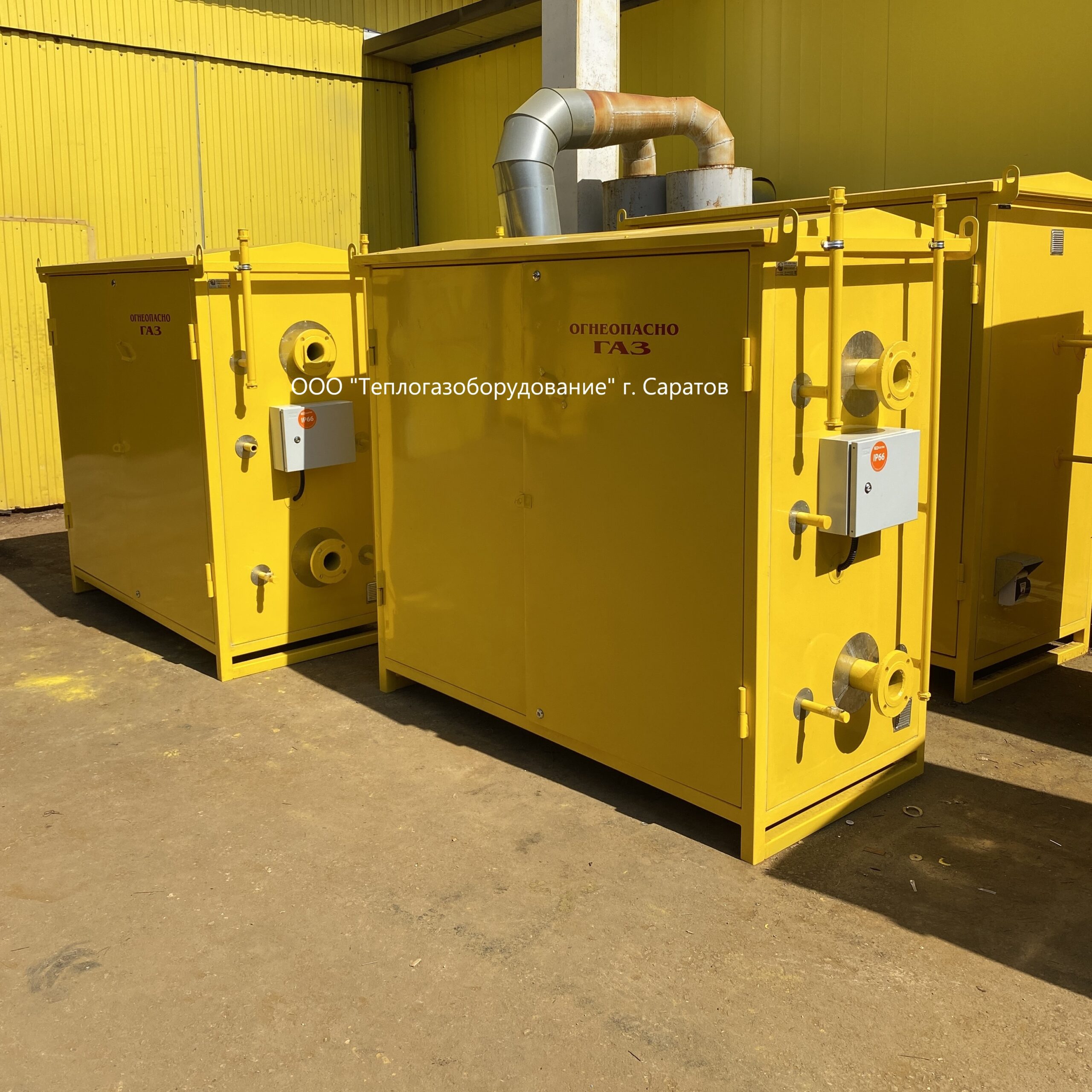

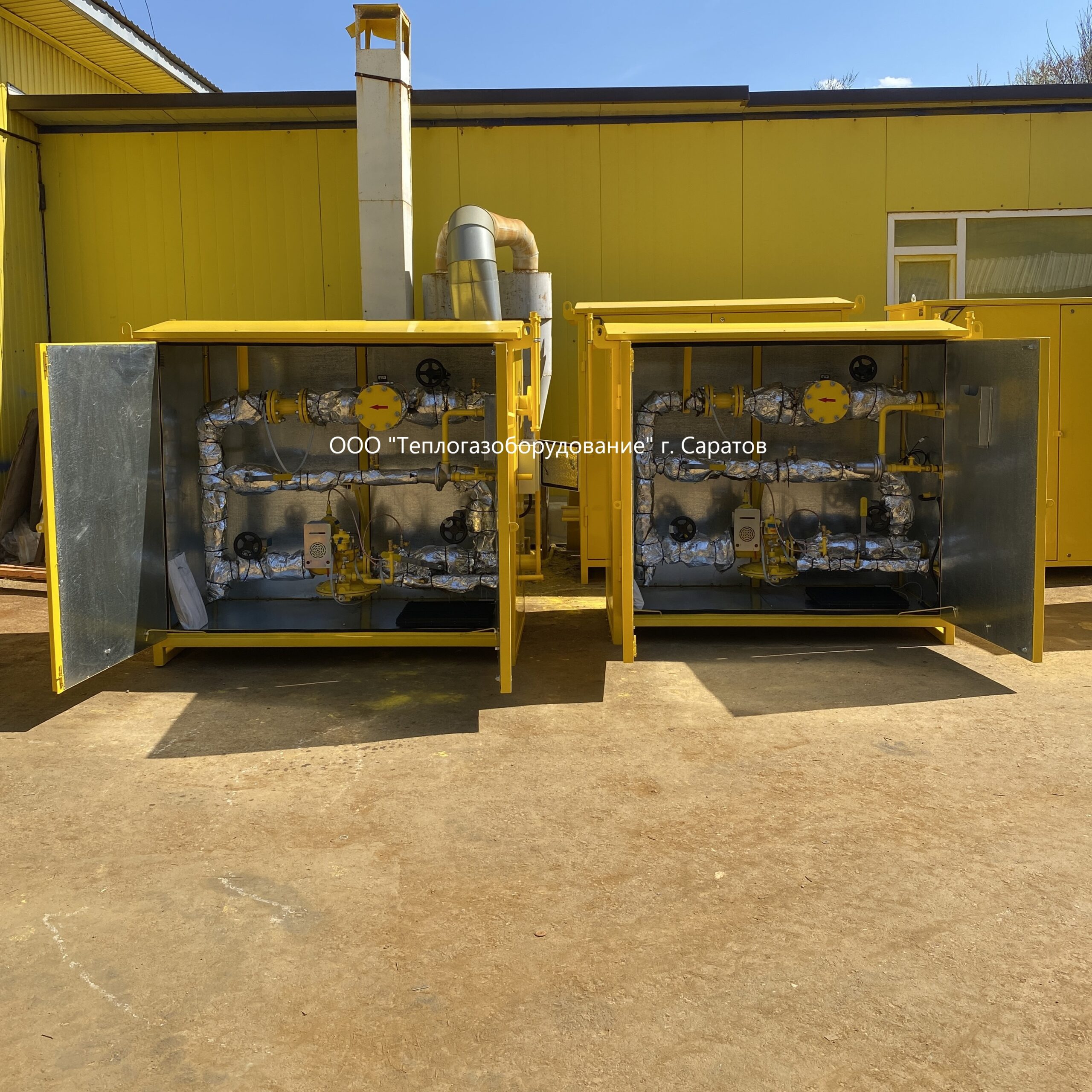

Представляет собой металлический шкаф, внутри которого размещено технологическое оборудование, снабжен всеми необходимыми устройствами безопасности, а именно предохранительным запорным клапаном и предохранительным сбросным клапаном, используется регулятор давления газа РДГ-50Н.
В состав пункта входят: узел фильтрации; основная линия редуцирования давления газа; байпасная линия; технологическая катушка под измерительный комплекс расхода газа; один вход; один выход; импульсные, продувочные, сбросные трубопроводы; КИП.
Предназначен для: понижения высокого или среднего давления газа на требуемое низкое или среднее в диапазоне 1-60 КПа; автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления; автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений; очистки газа от механических примесей; измерения расхода газа.
Стандартная комплектация: климатическое исполнение У1, не утепленный, без обогрева, с индикатором ИПД на фильтре, манометр на входе, напоромер на выходе, вход Ду50, выход Ду50, краны Ду50 фланцевые, краны Ду15,20 муфтовые, покраска полиуретановая грунт-эмаль.
По требованию: утепление, обогрев электрический или газовый, расширение трубопровода на выходе после регуляторов через краны, приварные краны, свечи продувочные, свеча сбросная, порошковая покраска.
На газорегуляторные пункты этого типа устанавливаются измерительные комплексы ротационного и турбинного типов СГ-ЭК-Р, СГ-ЭКР-Р, КИ-СТГ-РС-Ф, СГ-ЭК-Т, СГ-ЭКР-Т, КИ-СТГ-ТС-Ф на базе ротационных и турбинных счетчиков газа РВГ, РГ-Р, РСГ, СГ, РГ-Т, СТГ, с электронными корректорами ЕК270, ТАУ-ЭК22, ФЛОУГАЗ и измерительные комплексы ультразвукового типа ИРВИС-Ультра, Turbo Flow UFG, ULTRAMAG PRO.
Благодаря измерительным комплексам возможно измерить расход природного газа в процессе работы и соотнести измеренный расход газа к стандартным параметрам в зависимости от давления, температуры и коэффициента сжимаемости.
Технические характеристики:
Рабочая среда природный газ по ГОСТ 5542-2014;
Климатическое исполнение У1;
Регулятор давления газа РДГ-50Н (диаметр седла, мм: 25,30,35,40,45);
Одна основная линия редуцирования и байпас;
Технологическая катушка под измерительные комплексы СГ-ЭК-Р, СГ-ЭКР-Р, КИ-СТГ-РС-Ф, СГ-ЭК-Т, СГ-ЭКР-Т, КИ-СТГ-ТС-Ф, Turbo Flow UFG, ИРВИС-Ультра, ULTRAMAG;
Фильтр газа ФГ-50 с ИПД;
Предохранительный сбросной клапан ПСК-25Н(С);
Краны КШ Ду50 фланцевые;
Краны КШ Ду15,20 муфтовые;
Вход Ду50;
Выход Ду50;
Выход трубопроводов: импульсный Ду25, продувочный Ду20, сбросной Ду25;
Манометр на входе;
Напоромер на выходе;
Диапазон рабочего давления газа на входе Рвх.= 0,1-1,2 МПа;
Диапазон настройки давления газа на выходе Рвых.=1-60 КПа;
Пропускная способность Qmax при 1,2 МПа=2133-7100 м3/ч;
Пропускная способность Qmax при 0,6 МПа=1032-3800 м3/ч;
Пропускная способность Qmax при 0,3 МПа=546-2200 м3/ч;
Покраска полиуретановая грунт-эмаль;
Масса 500 кг.
Сертификация: Декларация ЕЭС схема 5д о соответствии ТР ТС 010/2011 «О безопасности машин и оборудования».
Гарантийный срок: 18 месяцев со дня отгрузки с производства, 12 месяцев со дня ввода в эксплуатацию.
Доставка оборудования осуществляется во все регионы России.
Как купить? Для заказа ГРПШ-13-1НУ1-СГ позвоните по телефонам указанным на сайте либо пришлите заявку на электронную почту.
