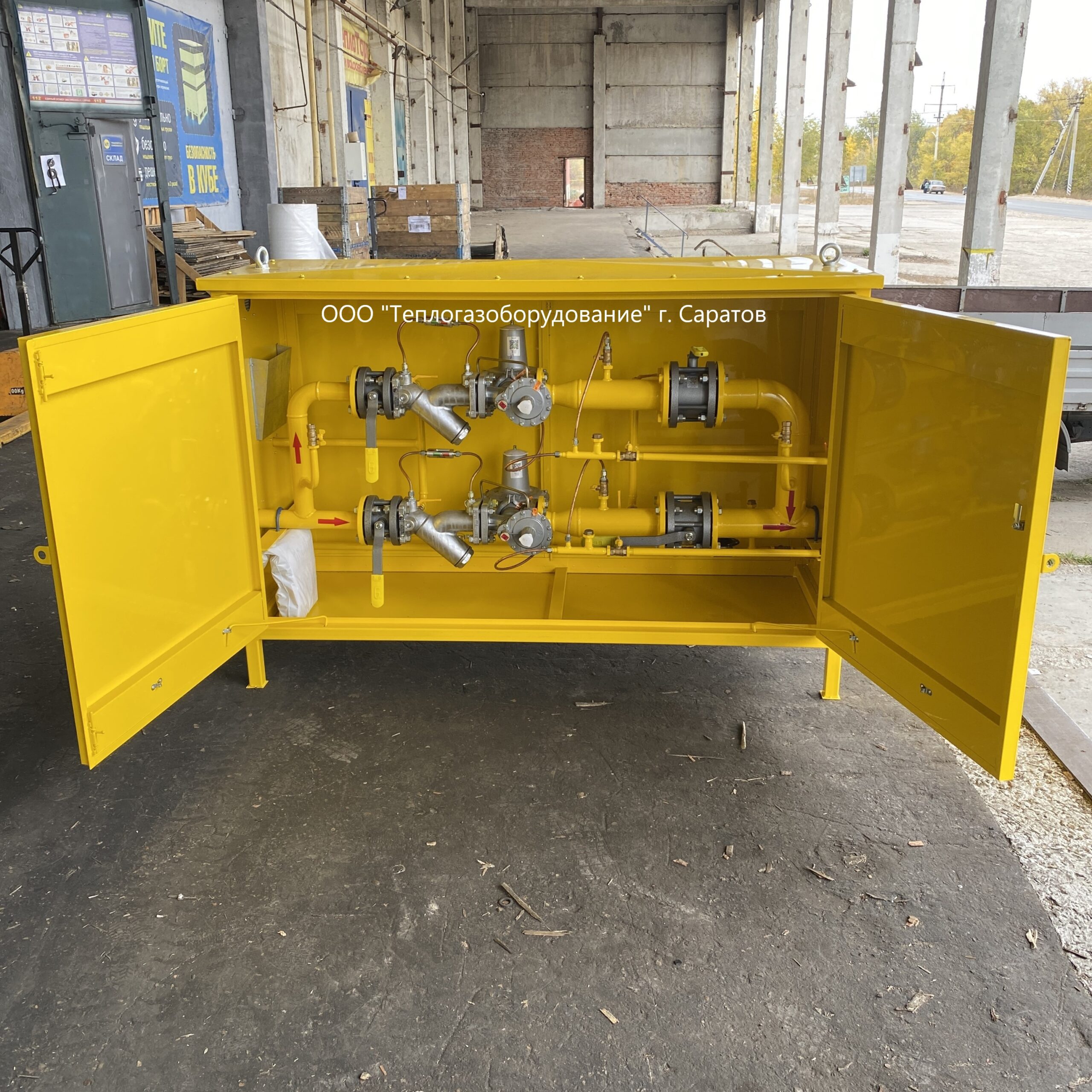

ГРПШ-50-2У1 Пункт газорегуляторный шкафной с основной и резервной линиями редуцирования.
Предназначен для редуцирования высокого или среднего давления на требуемое, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-2014. Используются регуляторы РДНК-50. Может комплектоваться узлом учета газа, системой телеметрии, обогревом газовым либо электрическим. Представляют собой металлический шкаф, в котором размещено технологическое оборудование. Климатическое исполнение по умолчанию У1.
В состав пункта входят:
— узлы фильтрации;
— основная линия редуцирования давления газа;
— резервная линия редуцирования давления газа.
К выходной линии, на расстоянии не менее 5 ДУ от перехода, подключен предохранительный сбросной клапан и импульсный трубопровод.
Принцип работы ГРПШ-50-2У1: Газ по входному трубопроводу через входной кран и фильтр поступает к регулятору давления газа, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран поступает к потребителю. Контроль выходного давления производится выходным манометром. При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает встроенный в регулятор предохранительный запорный клапан, перекрывая вход газа в регулятор. На входном газопроводе установлен манометр, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 10 кПа. В случае ремонта оборудования газ поступает к потребителю через резервную линию редуцирования, где газ по входному трубопроводу через входной кран и фильтр поступает к регулятору давления газа. Здесь происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран газ поступает к потребителю. Контроль выходного давления производится выходным манометром. На основной и резервной линиях редуцирования после регулятора давления газа предусмотрены продувочные трубопроводы.
Технические характеристики:
Рабочая среда природный газ по ГОСТ 5542-2014;
Климатическое исполнение У1;
Регуляторы давления газа РДНК-50;
Основная и резервная линии редуцирования;
Фильтры газа ФГ-50 с ИПД;
Клапан предохранительный сбросной КПС-Н;
Краны КШ Ду50 фланцевые;
Краны КШ Ду15,20 муфтовые;
Вход Ду50;
Выход Ду50;
Выход трубопроводов: импульсный Ду15, продувочный Ду20, сбросной Ду20;
Манометр на входе (0…1,6 МПа);
Напоромер на выходе (0…10 КПа);
Диапазон рабочего давления газа на входе Рвх.= 0,05-1,2 МПа;
Диапазон настройки давления газа на выходе Рвых.=2-3,5 КПа;
Пропускная способность Q при 1,2 МПа=900 м3/ч;
Пропускная способность Q при 0,6 МПа=800 м3/ч;
Пропускная способность Q при 0,3 МПа=500 м3/ч;
Покраска полиуретановая грунт-эмаль;
Масса 250 кг.
Сертификация: Декларация ЕЭС схема 5д о соответствии ТР ТС 010/2011 «О безопасности машин и оборудования».
Гарантийный срок: 18 месяцев со дня отгрузки с производства, 12 месяцев со дня ввода в эксплуатацию.
Доставка оборудования осуществляется во все регионы России.
Как купить? Для заказа ГРПШ-50-2У1 с регуляторами РДНК-50 позвоните по телефонам указанным на сайте либо пришлите заявку на электронную почту.
