ГРПШ-50Н-2У1 Газорегуляторный пункт шкафной с основной и резервной линиями редуцирования.

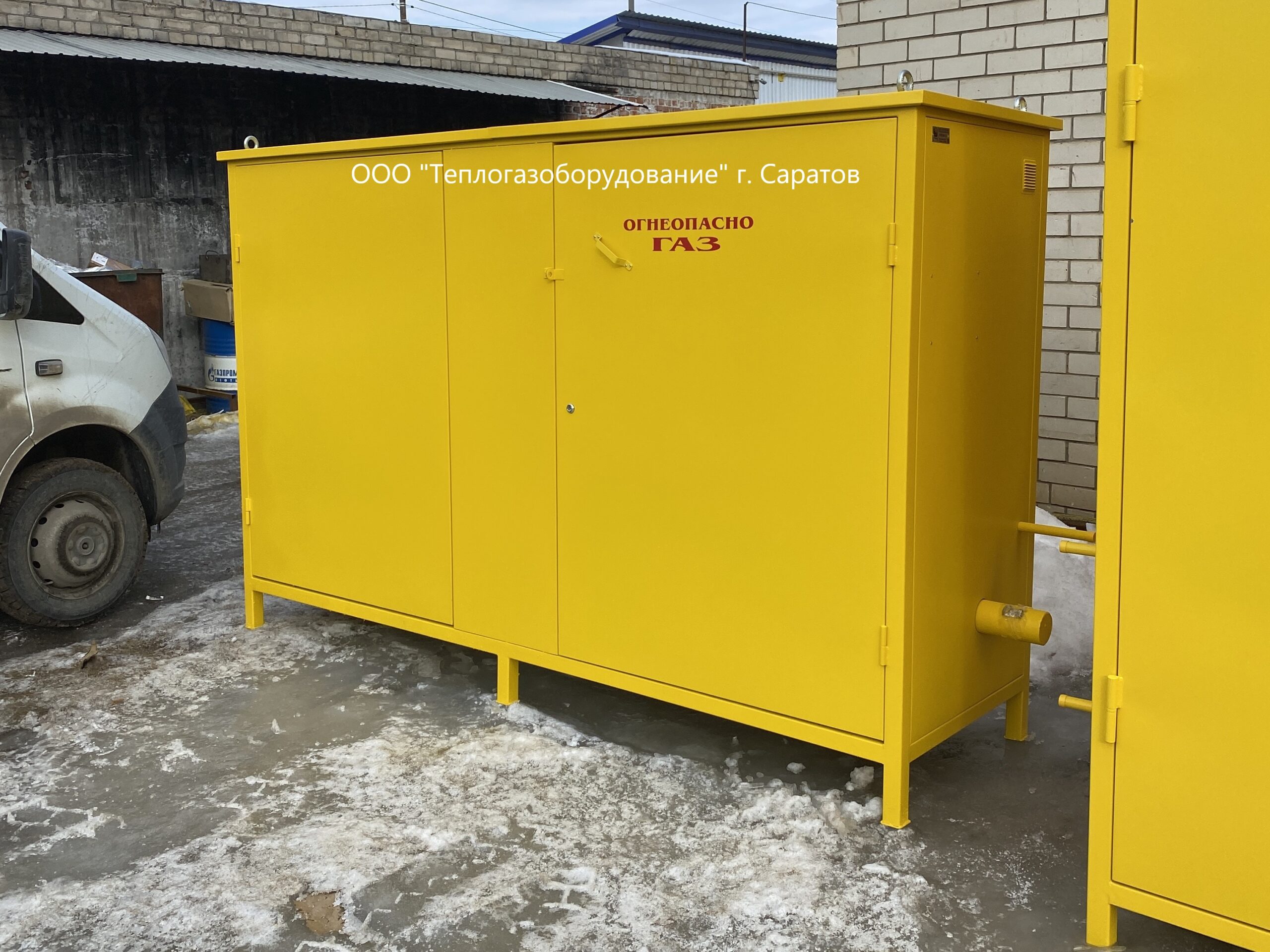

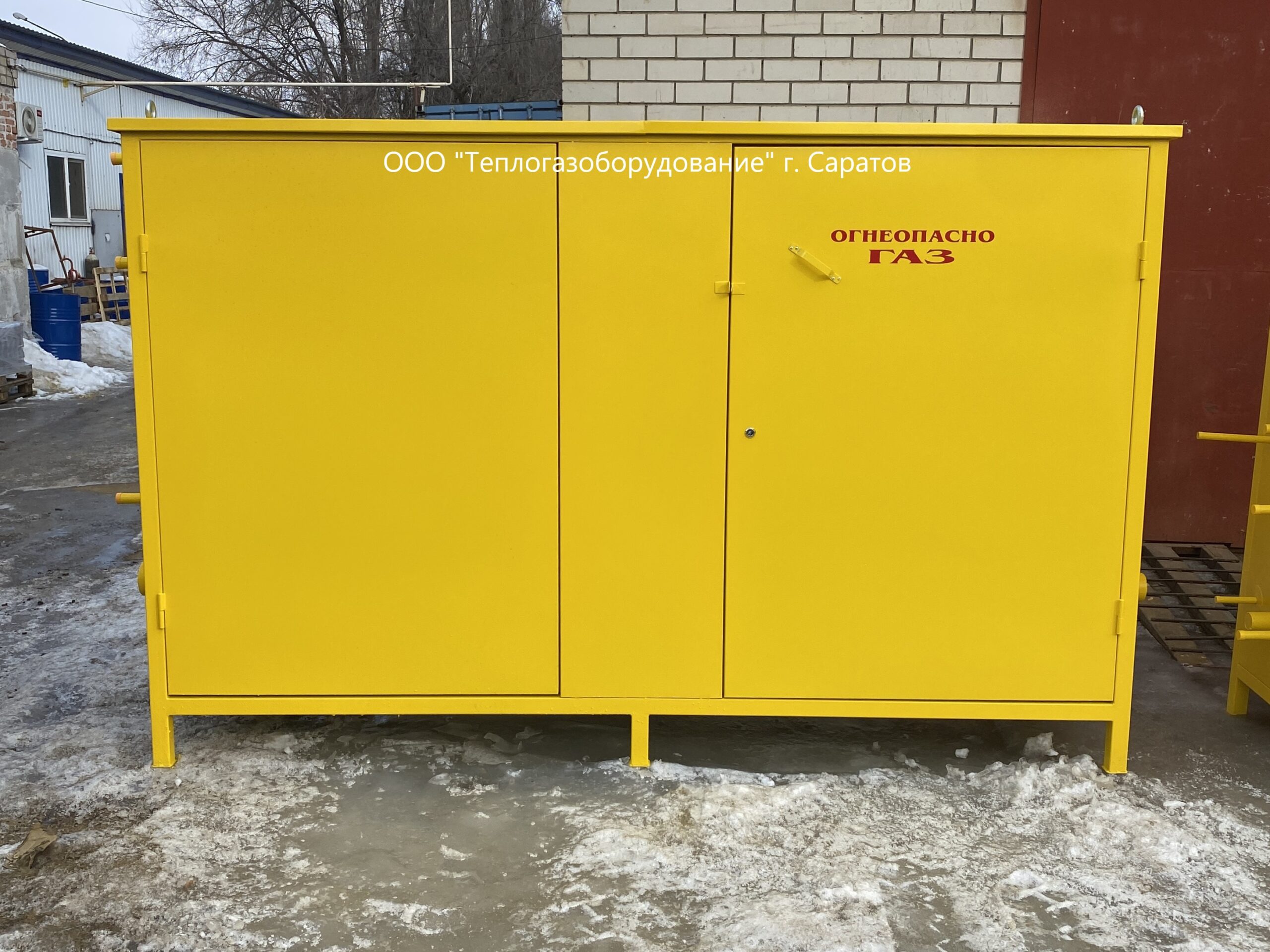

Представляет собой металлический шкаф, внутри которого размещено технологическое оборудование, снабжен всеми необходимыми устройствами безопасности, а именно предохранительным запорным клапаном и предохранительным сбросным клапаном, используются регуляторы давления газа РДП-50Н.

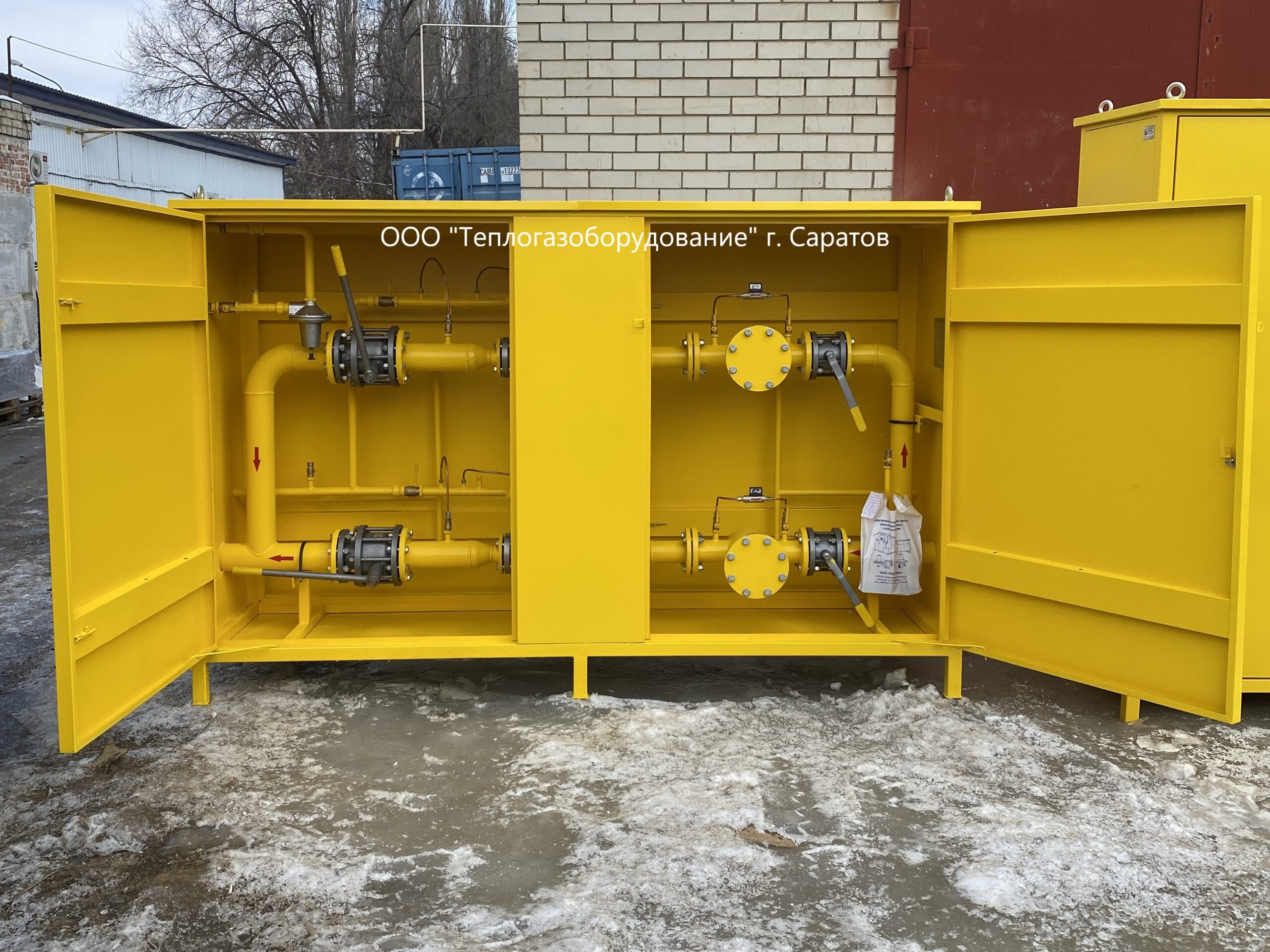

В состав пункта входят: узлы фильтрации; основная линия редуцирования давления газа; резервная линия редуцирования давления газа; один вход; один выход; импульсные, продувочные, сбросные трубопроводы; КИП.
Предназначен для: понижения высокого или среднего давления газа на требуемое низкое либо среднее в диапазоне 1-60 КПа; автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления; автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений; очистки газа от механических примесей.
Стандартная комплектация: климатическое исполнение У1, не утепленный, без обогрева, с индикаторами ИПД на фильтрах, манометр на входе, напоромер на выходе, вход Ду50, выход Ду50, краны Ду50 фланцевые, краны Ду15,20 муфтовые, покраска полиуретановая грунт-эмаль.
По требованию: утепление, обогрев электрический или газовый, расширение трубопровода на выходе после регуляторов через краны, приварные краны, свечи продувочные, свеча сбросная, порошковая покраска.
Технические характеристики:
Рабочая среда природный газ по ГОСТ 5542-2014;
Климатическое исполнение У1;
Регуляторы давления газа РДП-50Н;
Клапаны предохранительные запорные КПЗ-50Н;
Основная и резервная линии редуцирования;
Фильтры газа ФГ-50 с ИПД;
Предохранительный сбросной клапан ПСК-25Н(С);
Краны КШ Ду50 фланцевые;
Краны КШ Ду15,20 муфтовые;
Вход Ду50;
Выход Ду50;
Выход трубопроводов: импульсный Ду25, продувочный Ду20, сбросной Ду25;
Манометр на входе;
Напоромер на выходе;
Диапазон рабочего давления газа на входе Рвх.= 0,1-1,2 МПа;
Диапазон настройки давления газа на выходе Рвых.=1-60 КПа;
Пропускная способность Qmax при 1,2 МПа=7540 м3/ч;
Пропускная способность Qmax при 0,6 МПа=4060 м3/ч;
Пропускная способность Qmax при 0,3 МПа=2320 м3/ч;
Покраска полиуретановая грунт-эмаль;
Масса 400 кг.
Сертификация: Декларация ЕЭС схема 5д о соответствии ТР ТС 010/2011 «О безопасности машин и оборудования».
Гарантийный срок: 18 месяцев со дня отгрузки с производства, 12 месяцев со дня ввода в эксплуатацию.
Доставка оборудования осуществляется во все регионы России.
